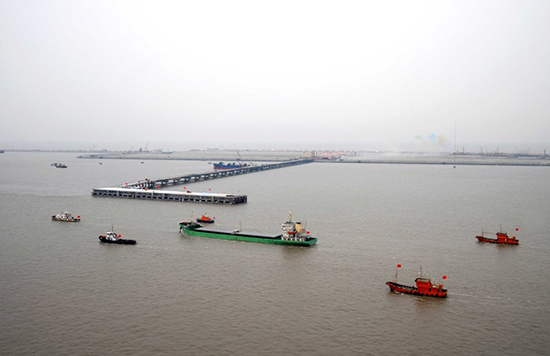

    项目概况:江苏洋口港太阳岛距离陆地约20公里,洋口港是位于江苏省如东县长沙镇及其外海的一座离岸型深水港。其位于长江口北翼,利用古长江入海口水道通向黄海国际航路。目前由阳光岛海上作业区、长沙镇临港工业区及黄海大桥等陆海配套设施组成。洋口港在如东县社会发展中具有举足轻重的地位,“港口引领”是县域经济的首要战略。洋口港在完成第一个十年开发周期后,起步区完成了相当规模的基础设施建设及中石油等重点产业项目的投产,初步实现了产出回报。2014年8月10日,国务院同意如东洋口港对外实现一类口岸开放。对外开放共6910米岸线,15个泊位;设立正团级边防检查机构和正处级海事、海关、出入境检验检疫机构。岛上进驻企业多为石油石化等大型企业、安全生产监管任务重大.





    客户需求:根据前期的沟通,听取管理和使用部门的意见,结合对洋口港的现场勘测,客户对于无线对讲系统需求如下:

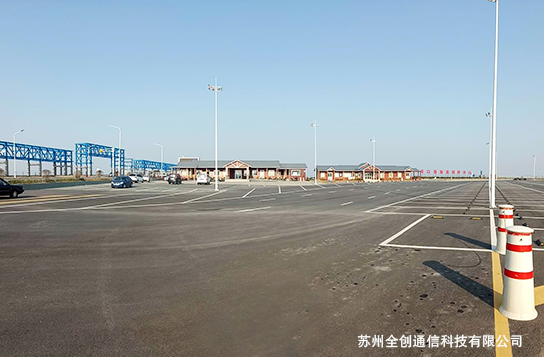

    洋口港管委会拟建设一套4组400M异频数字集群即时通信调度系统,该系统对讲机前可以直接呼叫进出太阳岛的陆地闸口,后可以直接呼叫岛上各进驻企业的门卫或安全管理部,达到监管调度通信即时化,全区无线信号即时通信全覆盖,各厂之间通话互不干扰,紧急情况下又能一呼百应的效果,并在提高安全生产工作效率的同时实现系统更多功能扩展应用的目的。同时为了兼容洋口港原有12台模拟对讲机,架设1套150M的R8200模拟中继台和2台M6660车台组成的模数400M和150M互通互转系统。以实现数字化的平缓过度。同时当系统完全更新成数字系统后,这些设备可以调成数字模式加入数字集群系统继续使用,减少投资损耗。

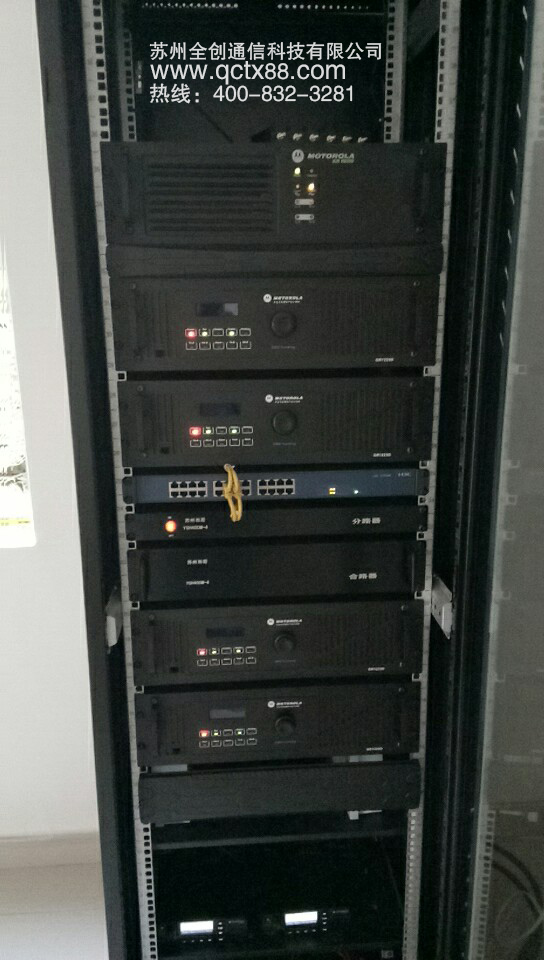

    设计方案:这套无线对讲系统包含4台摩托罗拉GR1225D中继台、1台摩托罗拉R8200中继台、5台摩托罗拉P8668数字对讲机和2台摩托罗拉车载台M6660。因系统要求,调度系统须占有一个无线信道



    综上所述,我公司需申请4组400M异频频点,和1组150兆异频频点,原有直呼频率保持。

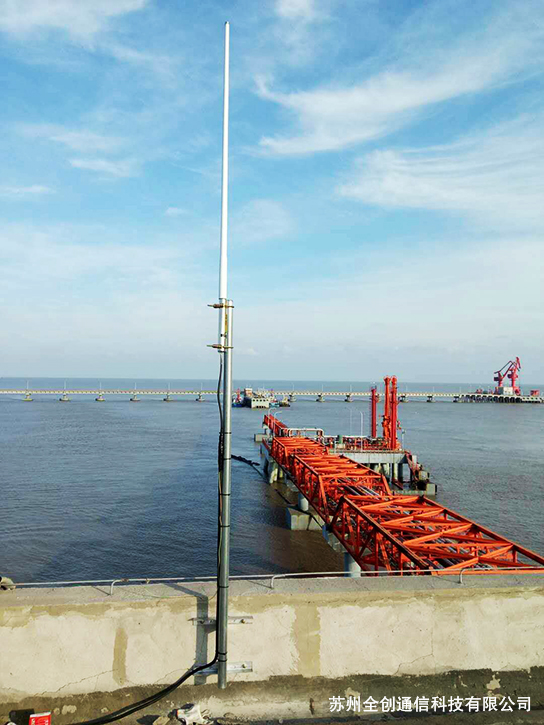

    天线架设高20米左右,预估覆盖半径15公里,中继台 设计功率25瓦,设计依据如下:1.自由空间损耗的计算



    自由空间损耗是指电磁波在传输路径中的衰落,计算公式如下:

    Lbf=32.5+20lgF+20lgD

    Lbf=自由空间损耗(dB)

    D=距离(km)

    F=频率(MHz)

    400MHz:Lbf=85+20lgD

    以上公式是在气温25度,1个大气压的理想情况的计算公式。

     距离D=15KM 情况下损耗约为105db

    通过查找上表和通过公式计算我们可以得到从发射站到接收站电磁波传输的理论衰落.

    2.信号接收强度的计算:

    信号接收强度是指接收站设备接收到的无线信号的强度。

    RSS=Pt+Gr+Gt-Lc-Lbf

    RSS=接收信号强度

    Pt=发射功率

    Gr=接收天线增益

    Gt=发射天线增益

    Lc=电缆和缆头的衰耗

    Lbf=自由空间损耗

    举例说明,如果发射站与接收站两站点相距15Km,设备发射功率25dBm,发射天线增益为9.5dBi,接收天线增益为0dBi,电缆和缆头损耗3dBi。则接收信号强度    RSS=25+9.5+0-3-105=-73.5dB

    3.链路系统裕量SFM(Syetem Fade Margin)的计算

    链路系统裕量是指接收站设备实际接收到的无线信号与接收站设备允许的最低接收阈值(设备接收灵敏度)相比多的富裕dB数值。

    SFM= RSS-Rs

    RSS=接收信号强度

    Rs=设备接收灵敏度(dB)

    在上面的例子中,如果设备接收灵敏度为-90dBi,则链路系统裕量为:

    SFM=RSS-Rs

    =-73.5-(-)90=16.5dB

    上面的例子就是说,使用这种发射功率为25dBm,接收灵敏度为-6dBi的400MHz的无线对讲,在加装了6dBi增益的发射天线和6dBi增益的接收天线,电缆和缆头损耗只有3dBi损耗,在传输了15KM后还有16.5dB的链路系统裕量。系统裕量是衡量无线链路可用性和稳定性的重要指标。因为无线信道是一个参变信道,干扰和噪音信号随时会影响有用信号,有时干扰和噪音信号的强度瞬间可达成 20~30dB,所以在建设无线链路时,必须保留一定的系统裕量。虽然系统裕量大于5dB系统可以工作,但通常建议系统裕量大于15-20dB。
